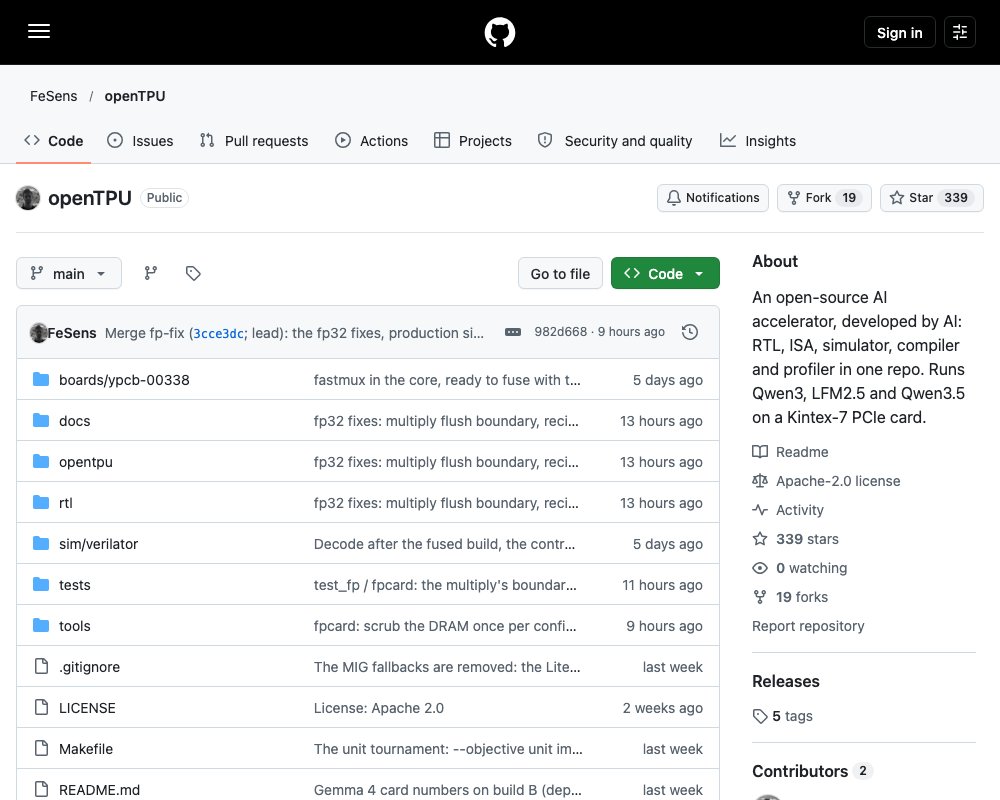

openTPU — открытый AI-ускоритель на FPGA, спроектированный агентами

openTPU — это открытый ускоритель для запуска языковых моделей на FPGA-карте. Проект интересен тем, что его проектировали ИИ-агенты. Это те же агенты, чей собственный inference он и выполняет. Репозиторий отвечает на два вопроса: как далеко ИИ-агенты могут зайти в проектирование железа и смогут ли они построить чип, который считает их самих.

Второй смысл проекта — учебный. Весь ускоритель помещается в один небольшой монорепозиторий, который можно прочитать от начала до конца: схема железа на SystemVerilog, набор команд, симулятор с результатом бит в бит, язык ядер с компилятором и хостовое ПО для управления настоящей PCIe-картой. Если хочется понять, как работает ускоритель, — от умножения матриц в Python до уровня проводов, — это хорошее место для начала.

Что показано на реальной карте

Дизайн запускает десять современных моделей с настоящими весами на карте Inspur YPCB-00338: чип Xilinx Kintex-7 xc7k480t и два канала DDR3. Карта выдаёт ровно те же токены, что и симулятор, бит в бит.

Несколько деталей о том, как снимали эти цифры, — чтобы результат можно было проверить.

• Decode — это 64 токена, выбранных жадно (всегда берётся самый вероятный), после запроса длиной 512 токенов. Выбирает следующий токен хост, а не карта. «Карта» считает только циклы, в которые ускоритель занят. «Вместе с хостом» добавляет время хоста.
• Prefill — это тот же запрос из 512 токенов, целиком на карте.
• Трафик DRAM взят из собственных счётчиков карты во время работы.
• Карта стоит в обычном ПК на Intel Core i7-4790.

Если логиты уходят на хост по мере вычисления, decode становится быстрее. Например, LFM2-2.6B в 4 бита даёт 11.07 tok/s на карте против 10.96 в таблице выше.

Прошивка работает на 133.33 MHz. Контроллеры памяти LiteDRAM калибруются маленьким CPU внутри самого ядра памяти: при старте прошивки он настраивает оба канала DDR3 за 12 секунд, без участия хоста. DDR3-1066 даёт пик 17.1 GB/s.

Сравнение с предыдущей рабочей прошивкой se-cand3: decode отличается не больше чем на 2.3% во всех конфигурациях. Причина в том, что decode упирается в DRAM, а LiteDRAM читает на 82–85% пика — ровно как Xilinx MIG. Prefill при этом стал быстрее на 30% на Qwen3.5 и вдвое на LFM2 в 4 бита.

Как устроен конвейер

  Ядра на ol              mlp, attention, полный слой модели
        |  @ol.jit
  Язык + компилятор       раскладки, адресация циклов, слияние
        |
  ISA                    8 x 32-битных слов на инструкцию
        |
  Симулятор ISA  <====>  RTL         одинаковые биты, проверяются тестами
  (Python)                (SystemVerilog)
                             |  Битстрим Vivado
                            FPGA-карта    Kintex-7 xc7k480t
                             |  PCIe
                            Хост           otpu-chat, otpu-smi, otpu-lens

Машина намеренно простая. Блок управления выдаёт одну инструкцию за цикл сразу нескольким исполнителям. DMA переносит данные. Матричный блок умножает веса в int8, которые потоком приходят из DRAM. Векторный блок считает в fp32. Квантователь переводит результат обратно в int8. Кэша нет, скрытого планирования нет. Каждое перемещение данных — это отдельная инструкция, поэтому трассировка показывает, куда уходят циклы. Полный набор команд описан в docs/isa.md.

Ядро выглядит так:

from opentpu import language as ol

@ol.jit
def mlp(h, gamma, w_gate, w_up, w_down, out, eps):   # simplified; see opentpu/kernels
    x = ol.load(h)
    xs = ol.quantize(rmsnorm(x, ol.load(gamma), eps))
    g = ol.dot(xs, w_gate)
    u = ol.dot(xs, w_up)
    a = ol.all_gather(silu(g) * u)
    y = ol.all_gather(ol.dot(a, w_down))
    if ol.program_id() == 0:
        ol.store(out, x + y)

Компилятор превращает это в инструкции. Он раскладывает тензоры в памяти, раскрывает циклы, адресуя данные через смещения, и сливает соседние операции. Как именно это работает — в docs/compiler.md, реальные ядра лежат в opentpu/kernels.

Lens: профилировщик, который показывает циклы

Lens записывает прогон прямо из RTL, из симулятора или с карты и открывает его в браузере. Внутри — график предельных возможностей (roofline), таймлайн и таблицы по каждой инструкции. Всё это работает как раз потому, что в машине нет кэша и скрытого планирования: трасса сама объясняет скорость. Описание — в docs/lens.md.

Вес в 4 бита и модели с большим числом экспертов

Веса в 4 бита — это значения FP4 с двухуровневыми блочными масштабами, 4.25 бита на вес. Голову языковой модели оставляют в int8 ради точности. Число байт на токен падает примерно на треть, а скорость decode растёт на 40% (Qwen3.5) и до 45% (Qwen3, LFM2). Плата за это — заметное падение perplexity, то есть качества предсказания следующего токена. По каждой модели цифры приведены в docs/quant.md.

Модели с mixture-of-experts (MoE), которые не помещаются в 4 GiB памяти карты, работают за счёт подкачки экспертов с диска хоста. Карта сама выбирает нужного эксперта для каждого токена и сама считает их все. Эксперты она хранит в отдельных слотах в своей DRAM. Хост только копирует недостающие эксперты из файла-пула в эти слоты, и делает это на скорости самой PCIe-ссылки.

Замеры от 2026-10-01 на карте, эксперты в 4 бита, голова в int8:

• LFM2.5-8B-A1B (8.5B параметров, 1.7B активных): 10.6 tok/s на 160 токенах. В 98.5% обращений к экспертам данные уже лежали в слотах, на токен подкачивалось 5.2 MB.
• Qwen3.5-35B-A3B (34.7B параметров, 3.0B активных): 3.95 tok/s. Здесь в слоты попадает только 62% обращений, и на токен уходит 153 MB на скорости 1.41 GB/s по PCIe.

Обе модели совпадают с симулятором бит в бит. Подробности — в docs/offload.md.

Хост почти не участвует

Для LFM2 и Qwen3 карта выполняет одну программу декодирования, скомпилированную один раз. Сама читает позицию токена из регистра. Сама достаёт нужную строку эмбеддинга и строку RoPE (это поворот вектора, который кодирует позицию токена). Логиты уходят на хост, пока карта ещё считает. Хост добавляет 0.17–0.30 мс на токен на системе omarchy и 0.45–1.3 мс на opentpu.

У Qwen3.5 decode устроен так же. А вот prefill у него компилируется на хосте по частям — программа для очередного куска готовится заранее, пока карта занята предыдущим.

Попробовать на ноутбуке

Всё, кроме самой карты, работает на обычном ноутбуке:

pip install -e .
pip install pytest torch transformers
python3 -m pytest -q          # для RTL-тестов нужен ещё Verilator 5

hf download LiquidAI/LFM2.5-230M --local-dir models/LFM2.5-230M
otpu-chat --model lfm2 --backend isa    # чат на симуляторе

С картой прошивку собирают командой make bit в каталоге boards/ypcb-00338, заливают по JTAG, выполняют sudo otpu-setup и запускают otpu-chat --backend board. Пошаговый разбор — в docs/board.md.

С чего начать читать

1. docs/isa.md — набор команд. Всё остальное построено на нём.
2. opentpu/kernels и docs/compiler.md — как ядро становится инструкциями.
3. opentpu/isasim.py — симулятор, который и есть спецификация.
4. rtl/top/otpu_top.sv — железо, точка входа.
5. docs/lfm2.md, docs/qwen35.md, docs/benchmarks.md — модели целиком и их циклы.
6. docs/board.md — физическая карта, от тактовых частот до PCIe.

Что дальше и где границы

Проект честно называет свои узкие места.

• Последние проценты по DRAM. Decode упирается в эффективность памяти: чтение идёт на 82–85% пика DDR3-1066. Работа над этим уже идёт.
• Запас по времени и площадь. Дизайн еле-еле сходится на 133.33 MHz — это частота, при которой 128-байтовый порт совпадает по скорости с двумя каналами DDR3. Запас по времени (WNS) всего +0.032 ns. Серия прогонов Vivado продолжает его увеличивать. Поскольку decode ограничен памятью, более быстрые часы помогают в основном prefill.
• Быстрый prefill. Четырёхколоночный систолический матричный блок уже в рабочей прошивке, но prefill всё ещё упирается в скорость умножений этого блока.

Участие в проекте приветствуется, и для большинства задач FPGA не нужна — хватает Python и Verilator. Правки в ISA, симуляторе и RTL не должны ломать тесты python3 -m pytest -q. А утверждения о скорости должны сопровождаться описанием замера.

Лицензия — Apache 2.0, файл LICENSE. Проект вырос из auto-arch-tournament, где ИИ-агенты соревновались в проектировании архитектур.
